Rijksmonument van het gas af
Duurzaam verwarmen en koelen van een rijksmonument uit 1900

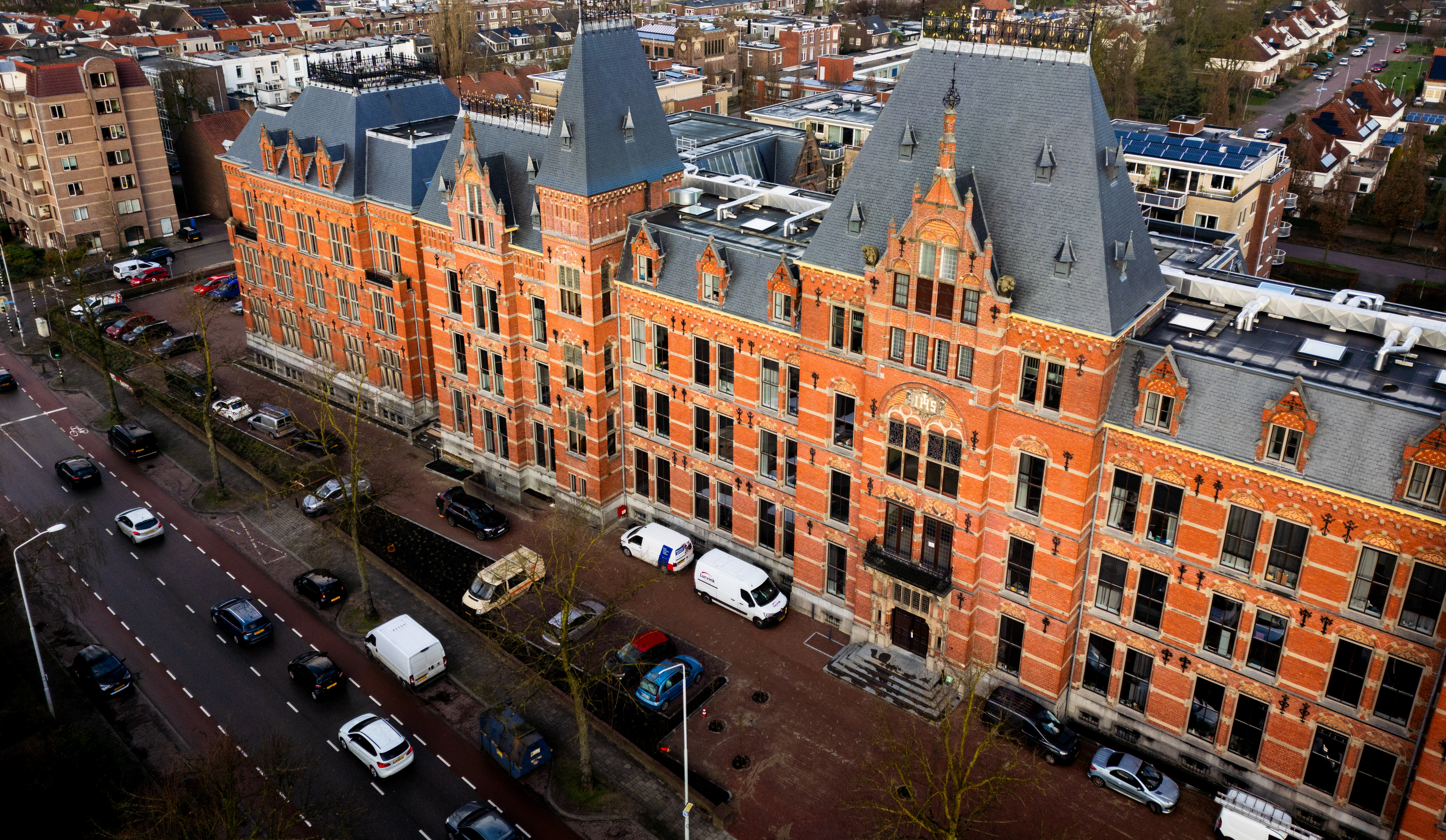

Een rijksmonument duurzaam verwarmen en koelen onmogelijk? Zeker niet. ‘Maar een lastige klus was het wel’, legt Teamleider Engineering bij DKC Totaaltechniek, Bard Duin uit. ‘Het Canisiushof is een rijksmonument en daarom mag niet alles optimaal geïsoleerd worden terwijl de opdrachtgever er wel lagetemperatuurverwarming in wilde.’ De nieuwe bewoners en zakelijke gebruikers van het Canisiushof in Nijmegen lijden nu (winter 2024-25) geen kou. En straks in de zomer genieten ze van een comfortabele binnentemperatuur, ook in de kapel en prachtige, zeer hoge bibliotheek. Nathan Projects en DKC Totaaltechniek ontwierpen, bouwden en installeer-den een duurzame wko- installatie met twee bodem-bronnen en vijf warmtepompen. Het Canisiushof is de nieuwe naam van het Canisius College, een voormalige onderwijsinstelling met klooster van de Jezuïten aan de Berg en Dalseweg in Nijmegen. Deze oudbouw wordt gerenoveerd en getransformeerd en er is een nieuw deel aangebouwd. De totale oppervlakte is ruim 3000 m2.
Nauwe samenwerking, mooi resultaat
Een deel van de geplande 120 appartementen is al bewoond en enkele kantoren zijn in gebruik. Aan de rest wordt hard gewerkt. De installatie die Nathan leverde, bedient het volledige complex. De appartementen zijn gemeubileerd en worden de komende jaren voor maximaal zes maanden per huurder verhuurd. DKC Totaal-techniek uit Wijchen is in dit project verantwoordelijk voor de werktuigbouwkundige installatie en de meet- en regeltechniek. Nathan, DKC en opdrachtgever TenBrinke Investments laten zien dat ook rijksmonumenten duurzaam verwarmd en gekoeld kunnen worden. Het is het resultaat van een nauwe samenwerking tussen de drie. ”Eteck is verantwoordelijk voor de explotatie van dit duurzame, bijzondere pand.”
De installatie

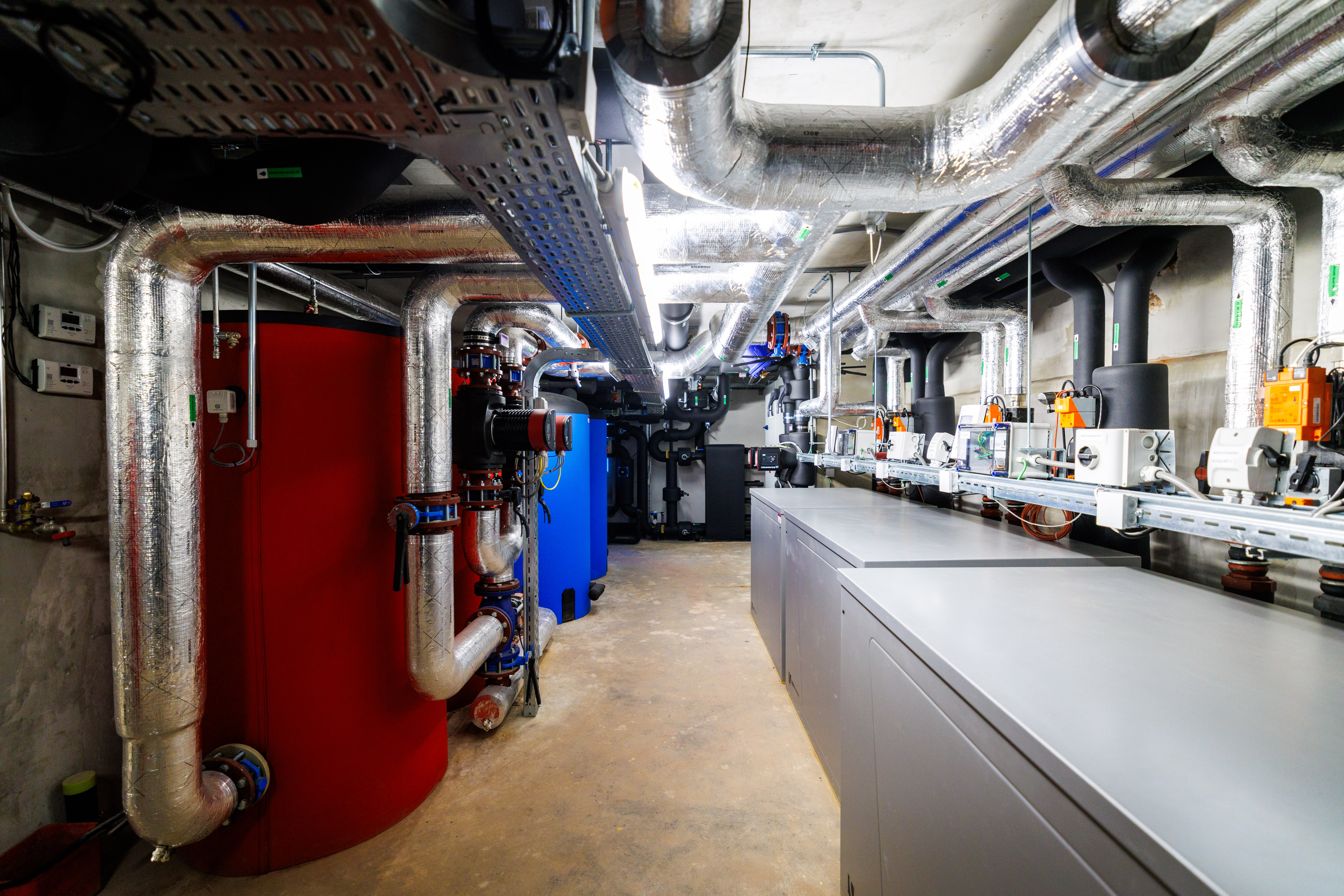

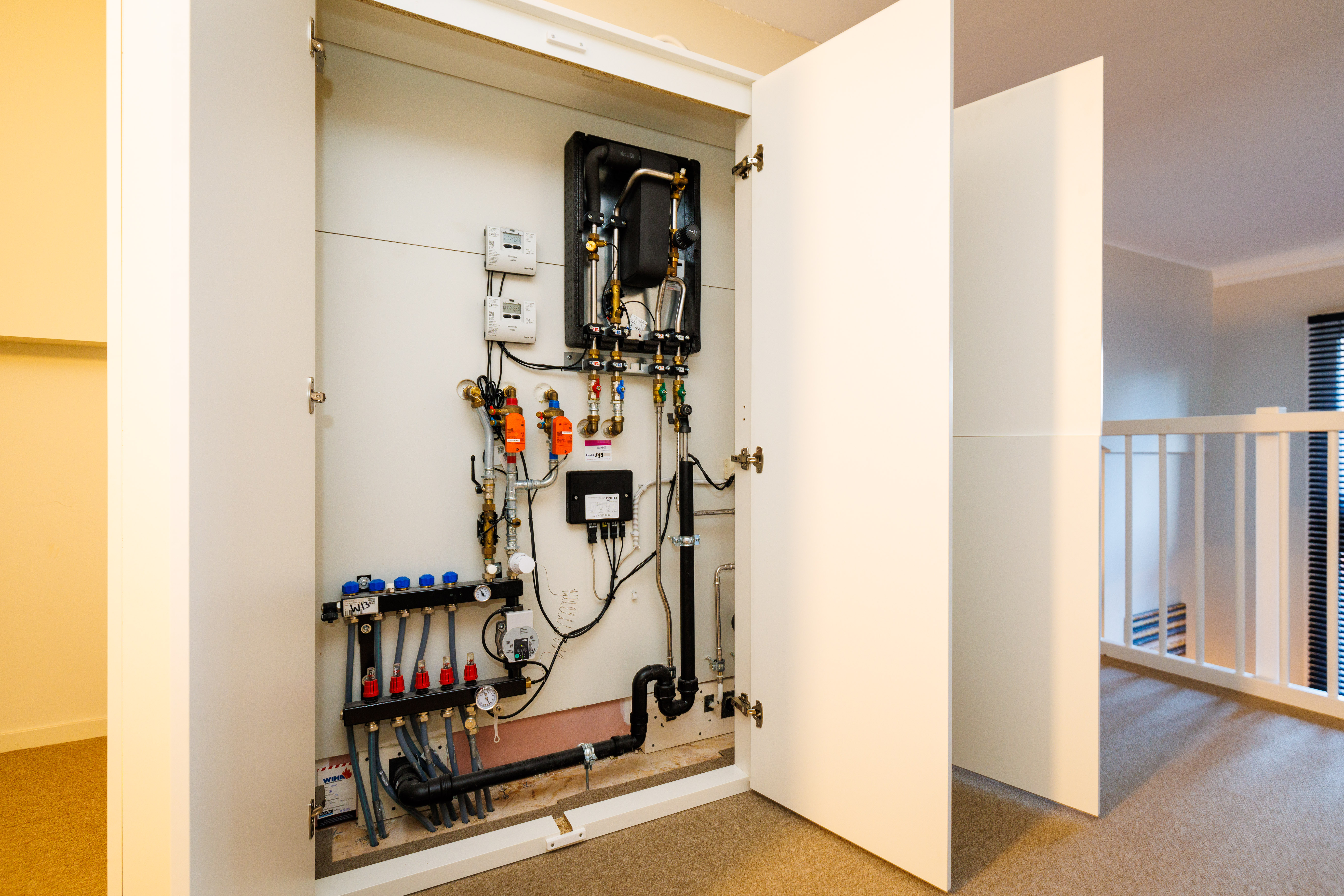

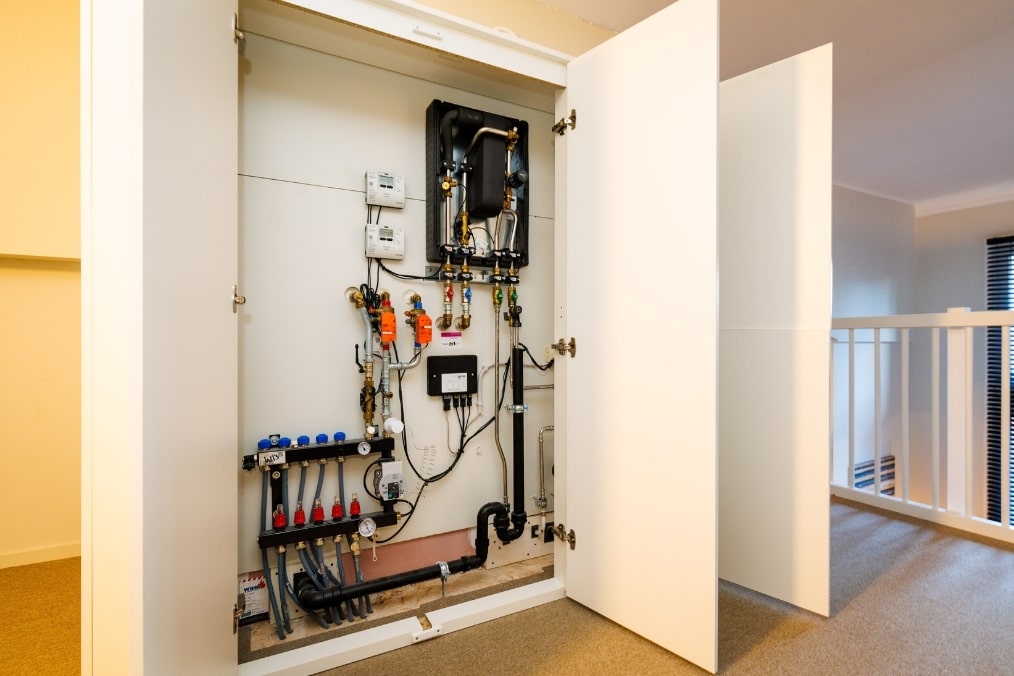

De vijf warmtepompen (alpha innotec SWP) staan in de technische ruimte in de kelder. Ze halen warmte en koude uit een open bodem energiesysteem dat met twee bodembronnen gerealiseerd is door Nathan Projects. Via afgiftesets (Uponor aquaport) loopt warm tapwater naar de badkamers en keukens en water van lage temperatuur naar het vloerverwarmingssysteem dat door het hele gebouw is aangelegd. Drie pompen leveren water voor de centrale verwarming en twee zorgen voor warm tapwater. Transportleidingen voeren via de keldergangen verwarming, koeling en hoog temperatuur CV-water (voor de warmtapwater bereiding) via schachten naar de woningen. Elke woning heeft een eigen afgifteset zodat het verbruik per woning berekend kan worden. Alle appartementen (van tussen de 30 en 112 m2) hebben een keuken, badkamer, een of meerdere slaapkamers of een bed op een vide, vloer- verwarming en -koeling. In de schachten zitten ook de mechanische ventilatie en de vuilwaterafvoer. Met de vloerverwarming kan straks in warmere maanden, gekoeld worden. Bard: ‘Zowel voor hogetemperatuur- als lagetemperatuurwater is er een extra pomp geplaatst zodat tijdens een storing de verwarming niet uitvalt en mensen gewoon kunnen douchen. Hiermee voldoen de opdrachtgevers aan de Warmtewet.’
Hoog rendement
Danny Wisselo is Senior Sales Advisor en namens Nathan betrokken bij dit uitdagende project. ‘TenBrinke Investments schakelde ons in voor de aanleg van een duurzame installatie. Het Canisiushof moest van het gas af. Dat was een eis van de Gemeente Nijmegen en de verhuurder wilde dit ook graag, omdat het een gunstig effect heeft op de verhuurprijs. Wij dachten dat het complex geschikt zou zijn voor een WKO-installatie. Omdat je hiermee voldoende vermogen kunt leveren om een monumentaal pand op een duurzame manier te verwarmen en koelen. DKC is de partij met verstand van hoe deze in te richten en aan te sluiten. Voor dit soort complexe opdrachten moet je een installateur hebben met veel specifieke kennis, want het is niet te vergelijken met het werk in nieuwbouw.’ Monteur Nick Wagener loopt namens DKC inmiddels 2,5 jaar rond in dit project. ‘Het dak en de tussenvloeren zijn geïsoleerd, maar de spouwmuren niet. Originele dorpels en kozijnen moesten blijven. Er is wel nieuw glas in geplaatst, maar het pand blijft op veel plekken niet 100% tochtvrij.’ Danny: ‘Dankzij de twee duurzame bodembronnen kan het gebouw nu toch met lagetemperatuurverwarming verwarmd worden.’ En de oplossing van Nathan en DKC haalt een zeer hoog rendement. Het boren van de bronnen was ook een uitdaging. Danny: ‘Ze moesten op een bepaalde afstand van elkaar komen, het pand zit aan een doorgaande weg en op een aantal plekken zit munitie in de grond uit de Tweede Wereldoorlog dus daar mochten we niet boren. We moesten ook relatief diep boren. Dat kost veel tijd en daarvoor moesten we het een en ander afstemmen met de gemeente. Uiteindelijk is alles goed verlopen.’
Eerst zien, dan aansluiten
Nathan en DKC maakten samen een ontwerp voor deze complexe installatie. Bard: ‘Voor de technische ruimte, in de bestaande kelder, konden we geen tekening maken. We moesten eerst zien hoe de pompen en de buffervaten erin zouden passen.’ Hij stuurde zijn monteurs dan ook op pad met een principeschema. Nick: ‘Dat maakte het uitdagend. De pompen, afsluiters en buffervaten waren ingetekend, de bochten en sprongen moesten we zelf invullen. Ik mocht veel zelf uitdenken, naar eigen inzicht zaken oplossen en dat vond ik erg leuk. Vaak bleek een tekening niet helemaal te kloppen doordat vloeren ongelijk zijn. En voor het hoofdlijnentracé in de gangen moest ik zelf een hoogte bedenken. Ik moest zorgen dat afvoeren goed afliepen terwijl andere leidingen juist waterpas moeten liggen. En ik moest ruimte overlaten zodat we de leidingen konden isoleren. Het was prettig dat we samenwerkten met de elektrotechneuten van Van Santvoort dat onderdeel is van DKC. We hebben het echt samen gemaakt.’ DKC Totaaltechniek is een familiebedrijf dat bestaat sinds 1962. Het is een van de grote installateurs in de regio Nijmegen. Het heeft 200 medewerkers.
Hergebruik warmte
De installatie heeft een mooie, extra eigenschap; het hergebruikt de warmte die vrijkomt in de luchtbehandelingskasten. Bard: We verwachten een onbalans in de bronnen doordat er minder gekoeld zal hoeven worden dan verwarmd. Met WTW-batterijen in die kasten wordt extra warmte opgehaald. Een beetje onbalans kan geen kwaad. We kunnen altijd nog PVT-panelen plaatsen op het platte dak voor de opwekking van extra energie Danny: Na ongeveer drie jaar kunnen we zien hoe het er qua balans voorstaat.
Communicatie
Nathan en DKC werken 25 jaar samen. Bard: ‘De ene keer halen wij Danny erbij, de andere hij ons, het is maar net wie het eerste contact heeft met de opdrachtgever.’ Danny: ‘Tijdens het traject houden we de lijnen kort.’ Bard: ‘Want zeker zoiets uitdagends als dit project staat of valt met goede communicatie en afstemming. Onze regeltechnieken moeten met elkaar kunnen praten dus dat moeten wij ook doen.’
