Nieuwbouw Oranjekade met de WKO-skid

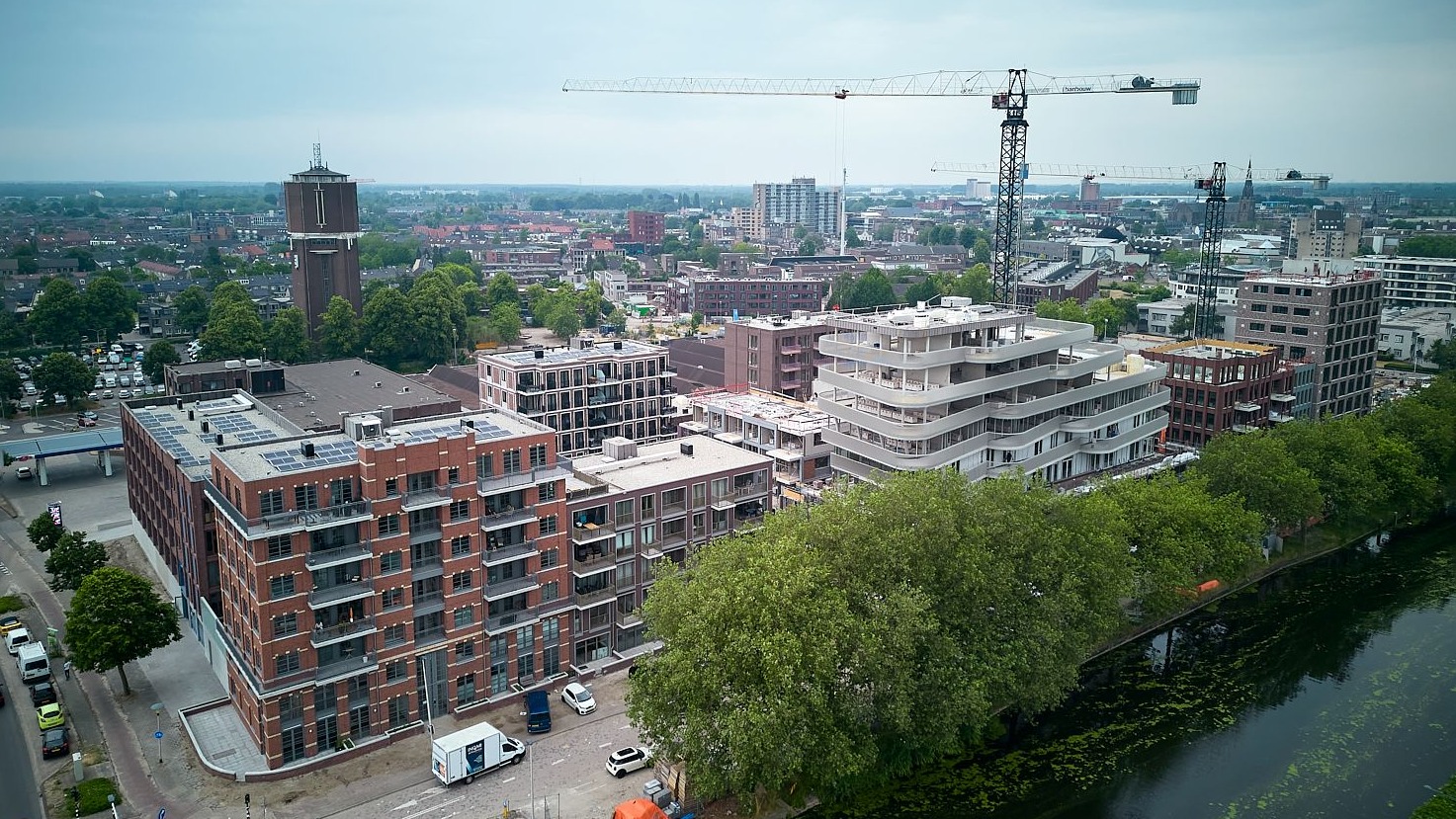

Oranjekade wordt voor bijna iedereen met interesse in nieuwbouw Helmond bereikbaar. Het betreft hier namelijk 265 huur- en koopwoningen in allerlei soorten, vormen en maten. Denk aan stijlvolle herenhuizen, stadswoningen met meerdere woonlagen, studio’s en penthouses.
EDAH fabriek
Door de sloop van de oude EDAH-gebouwen in Helmond, was de weg vrij voor de nieuwbouw van de Oranjekade. De voorzijde van het gebouw aan het kanaal, waarin de letters van EDAH waren te zien, moest worden gestut. De gevel uit 1927 wordt onderdeel van een nieuw appartementengebouw. Bijna had dat niet meer gekund. In maart 2020 woedde er een grote brand, maar de muur heeft de vlammenzee doorstaan. Hij vormt de basis voor de pakhuisstructuur die ‘Oranjekade’ gaat kenmerken.
Ideaal wonen
In Oranjekade kom je op een ideale locatie te wonen: midden in de natuur en toch binnen een paar minuten in hartje Helmond. Hergebruik van restwarmte vraagt om een extra investering, terwijl het weggooien ervan niks kost. Het demonstratieproject vraagt om grote investeringen op het gebied van technologie, daarbij is uitvoerig testen van groot belang. Er is daarom bewust gekozen om het project te voorzien van meerderen componenten (PV-panelen, WKO-installaties, etc.). Hierdoor is het mogelijk om alle scenario’s uitvoerig te testen. De Oranjekade in Helmond bestaat uit nieuwbouwcomplex met 265 appartementen, waarbij de appartementen met een WKO-installatie op een zeer duurzame manier verwarmd en gekoeld worden.
In gesprek met Homij installaties
We worden begroet door Sven, een ervaren projectleider met een schat aan kennis over het installatieproces van het project. Samen met Kevin van der Aa, Sales Advisor van Nathan, heb ik een afspraak. Vanuit de spreekruimte kijken we rechtstreeks uit op het bouwterrein, waar de binnentuinen al prachtig zijn aangelegd.
Nathan Projects
Sven: “Nathan Projects heeft voor dit project acht bronboringen gerealiseerd voor het WKO-systeem. Dit WKO-systeem dient voor de verwarming en koeling van de appartementen, woningen met meerdere woonlagen, studio’s en penthouses. Tevens zijn hier twee buffervaten in positie gehesen op het terrein. Een buffervat dient als koudeopslag en een buffervat als warmteopslag. Elke buffervat is goed voor 20.000 liter. Deze buffervaten komen in de bodem onder het maaiveld te liggen. Sven benadrukt het belang van de drietal technische ruimtes op het terrein en de uitdagingen die gepaard gaan met het realiseren van deze complexe infrastructuur. Hij wijst op het belang van nauwgezet overleg en voortdurend contact met Nathan, omdat zij verantwoordelijk zijn voor de technische installaties. “Ik wil graag benadrukken hoe positief de samenwerking met Nathan is geweest tijdens het hele proces”, benadrukt Sven. Hij prijst de expertise en betrokkenheid van het team en benadrukt hoe waardevol het was om regelmatig met hen te kunnen overleggen. Door open en transparant te communiceren, konden beide partijen anticiperen op eventuele uitdagingen en snel oplossingen vinden.
Onze samenwerking
Het overleg met Nathan heeft volgens Sven een cruciale rol gespeeld bij het succesvol implementeren van de technische ruimtes. Door hun kennis en ervaring konden ze samenwerken aan op maat gemaakte oplossingen die voldeden aan de eisen en specificaties van het project. Sven: “Het wederzijdse begrip en de goede communicatie hebben ervoor gezorgd dat de installaties naadloos konden worden geïntegreerd in het geheel”.
De opbouw van de technische ruimtes

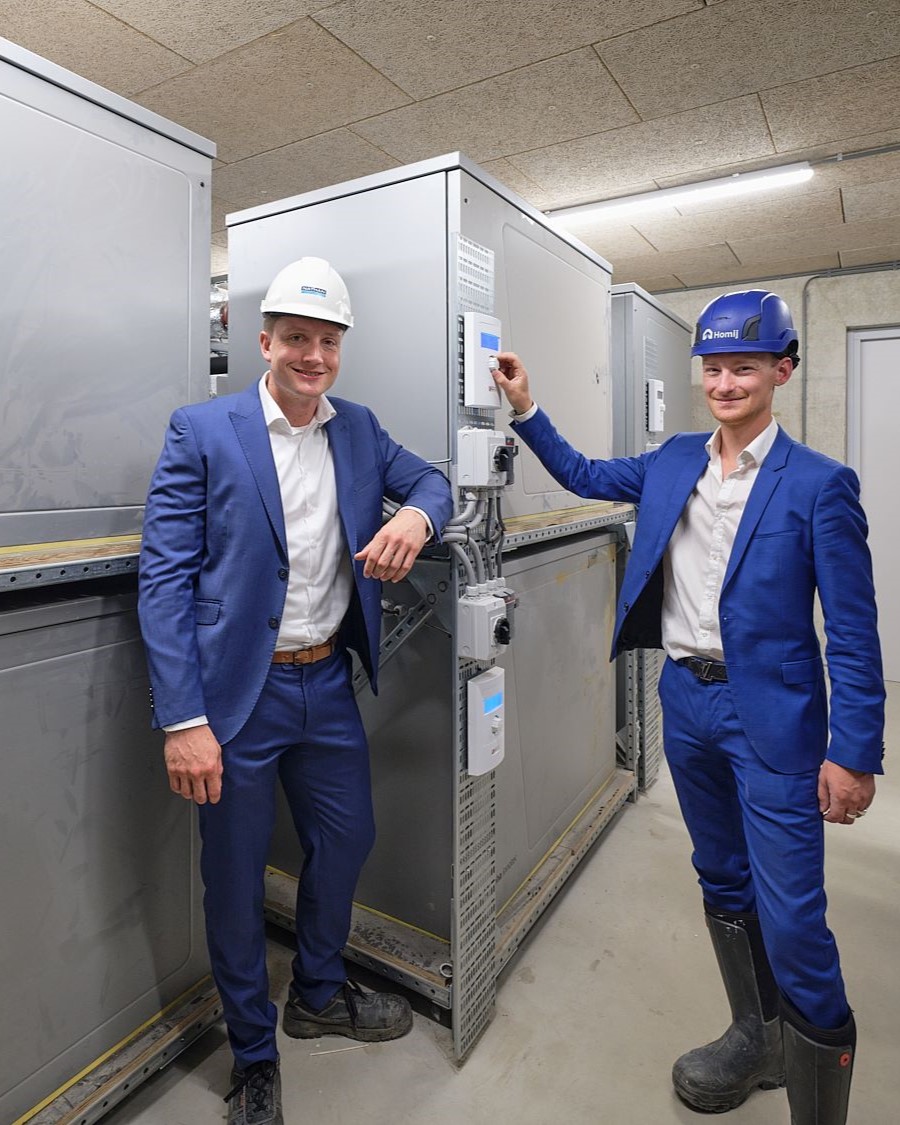

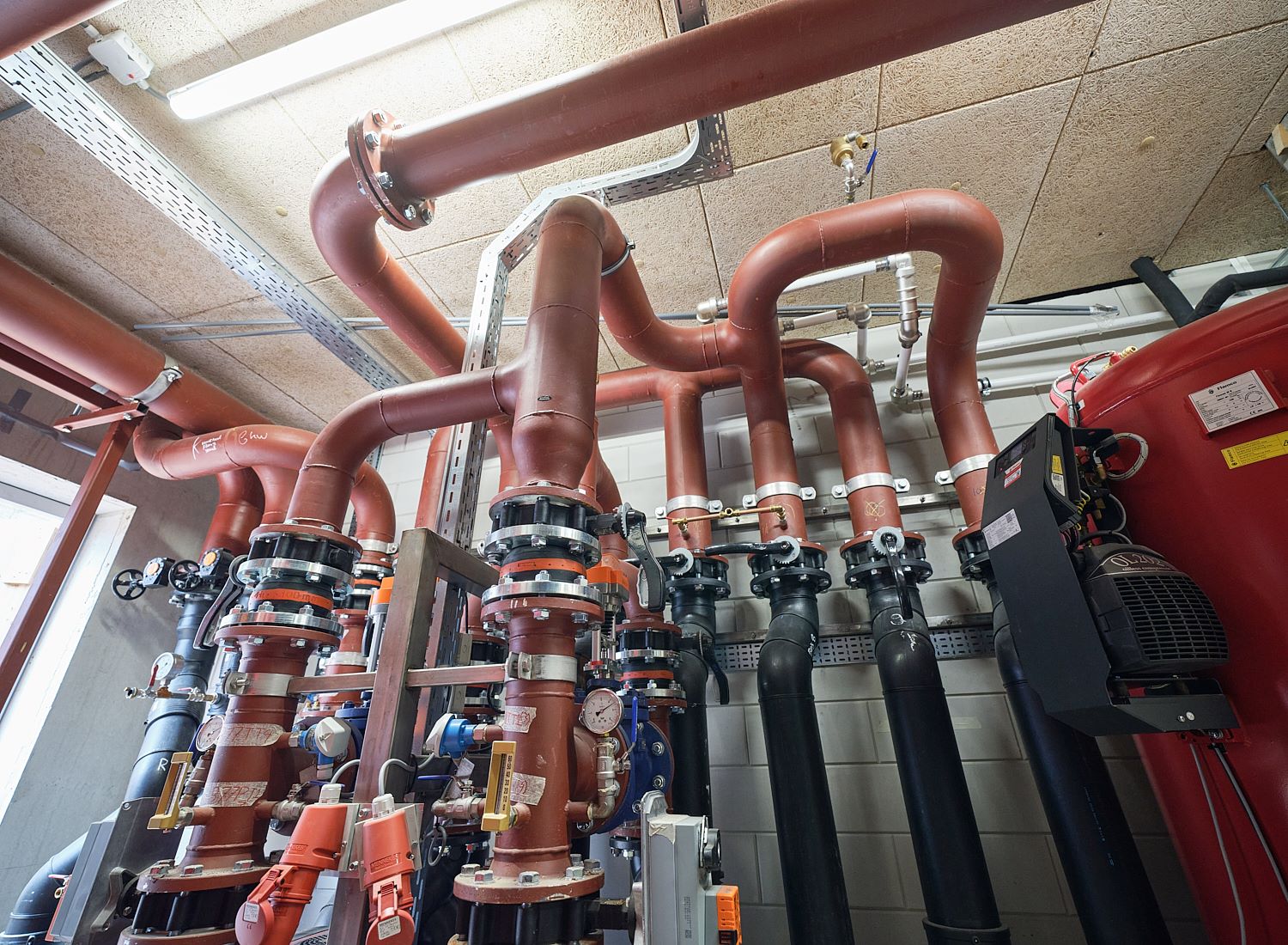

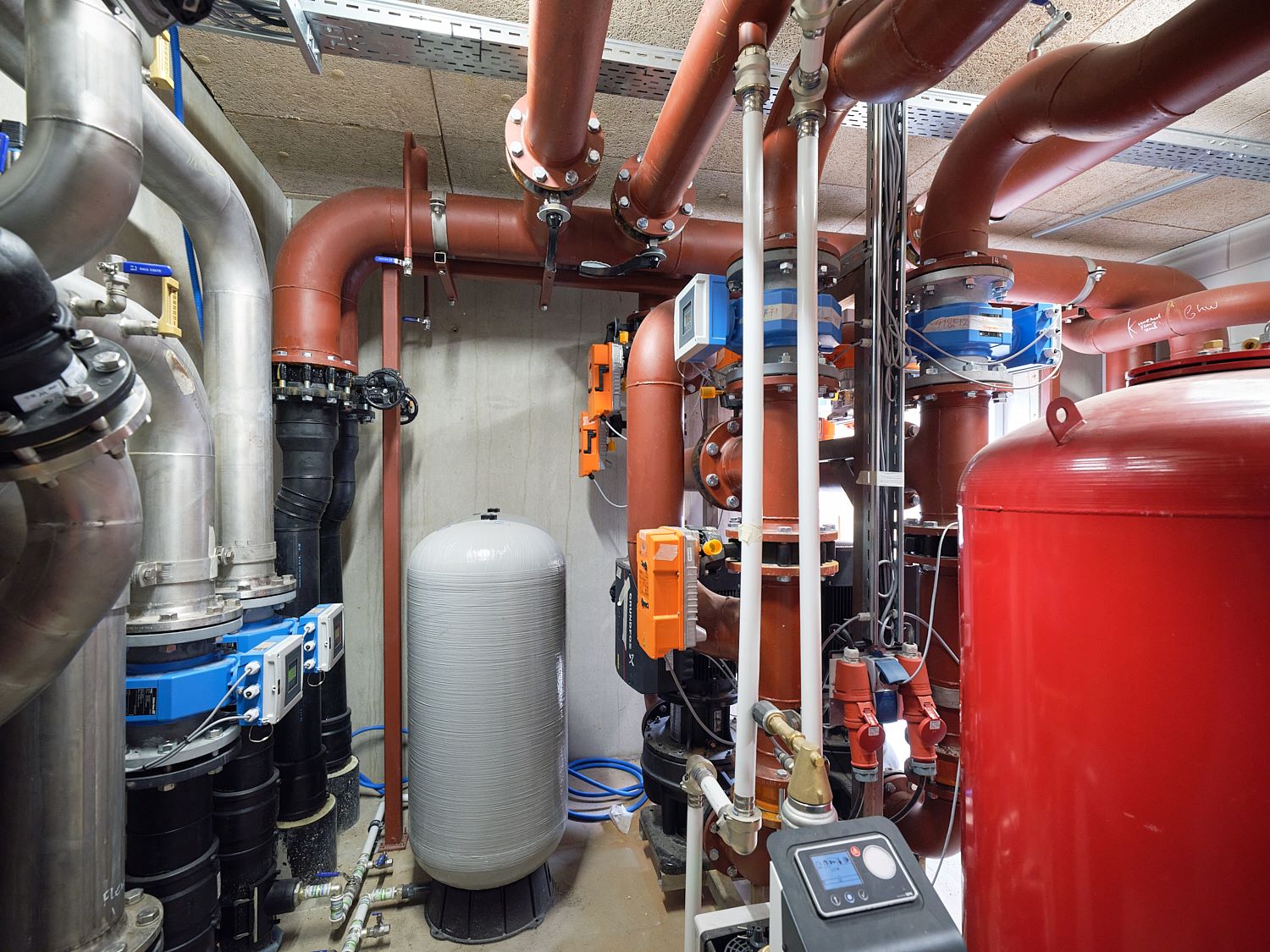

Op het bouwterrein bevinden zich twee centrale technische ruimtes, gerealiseerd door Homij, die een cruciale rol spelen in het verwarmingssysteem van de woningen. Elke technische ruimte is uitgerust met zes alpha innotec SWP warmtepompen die in een cascade-opstelling zijn geplaatst. Dit geavanceerde systeem zorgt voor efficiënte en duurzame verwarming. Daarnaast vinden we in de derde technische ruimte een door Nathan Projects geprefabriceerde WKO-skid. De WKO-skid is opgeleverd inclusief een gebouwbeheersysteem, dit houdt in dat het systeem wordt gecontroleerd en geregeld door het systeem dat verantwoordelijk is voor het beheer van het gebouw en de technische installaties. De technische ruimte is volledig afgelast, gebeitst en getest bij Nathan Projects. De ruimte is geassembleerd door middel van lassen, behandeld met een beitsmiddel om corrosie te voorkomen en vervolgens getest om ervoor te zorgen dat het voldoet aan de vereiste specificaties en normen. Dit stelt het project in staat om het WKO-systeem efficiënt te gebruiken voor de opslag en levering van warmte en koude.
De woonblokken

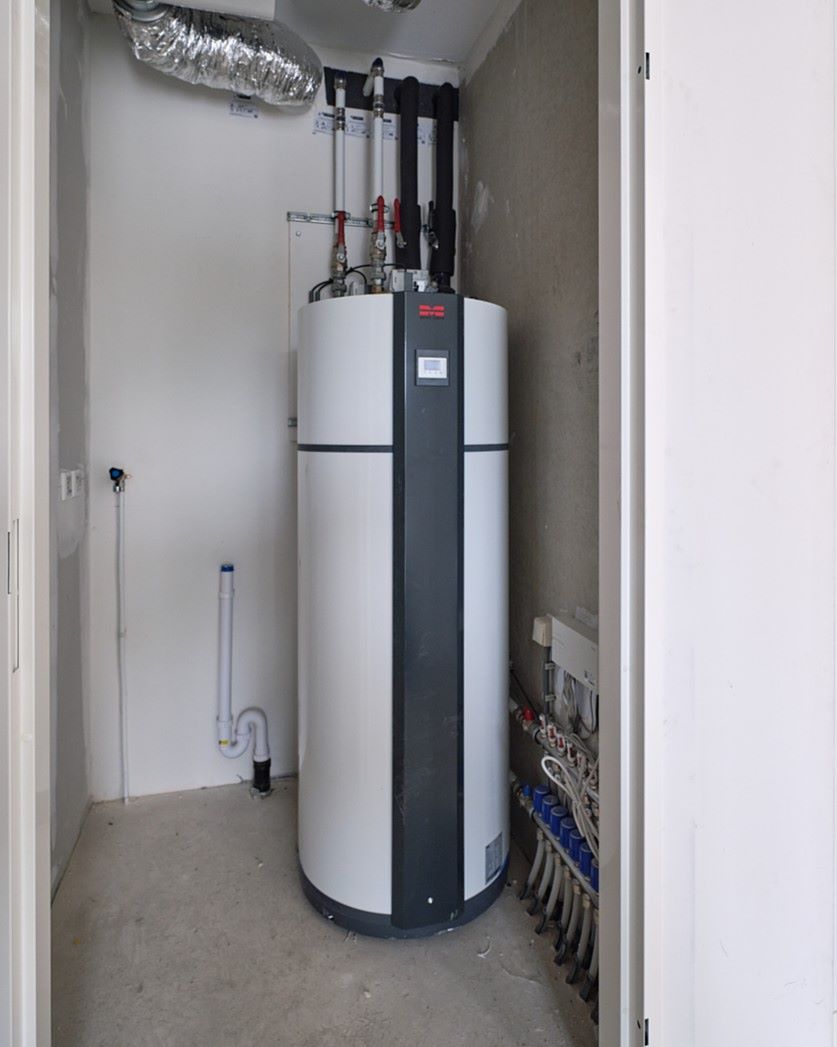

Er zijn in totaal 13 woonblokken over het terrein verspreid. Ieder woonblok heeft zijn eigen technische ruimte met daarin een mengregeling met een circulatiepomp. Een mengregeling is een onderdeel van het verwarmingssysteem, dat de watertemperatuur regelt door warm water uit de warmtebron te mengen met retourwater dat al door het systeem is gegaan. Doordat elk woonblok zijn eigen technische ruimte heeft met een mengregeling en circulatiepomp, kan elk blok individueel worden verwarmd en gekoeld. Dit biedt flexibiliteit en controle over de temperatuur in elk woonblok, wat bijdraagt aan het comfort en de efficiëntie van het verwarmingssysteem. In de afzonderlijke woningen zijn Metrotherm V190 en V260 microboosters geïnstalleerd. Deze booster warmtepompen zorgen voor warm tapwater en duurzame opwekking van warm tapwater. Het grootste voordeel is dat er geen hoge distributietemperaturen in het gebouw aanwezig zijn.
Nathan Academy
Om ervoor te zorgen dat de Metrotherm microbooster warmtepompen correct worden geïnstalleerd en in bedrijf worden gesteld, hebben onze collega’s een opleiding gevolgd bij de Nathan Academy in Zevenaar. Door deze opleiding hebben ze de nodige kennis en vaardigheden opgedaan om de inbedrijfname van de warmtepompen zelfstandig uit te voeren.
