Combi Blueline in Arnhem

De all-in-one oplossing voor woningen met weinig woonoppervlakte

IIn Arnhem is het afgelopen jaar hard gewerkt aan de realisatie van het appartementencomplex aan de Kluizeweg. Omdat de woningen klein zijn, was er een collectief centraal opweksysteem ingetekend. De aankondiging van de nieuwe Metro Combi Blueline bracht daar verandering in. Deze zeer compacte all-in-one lucht/lucht warmtepompen nemen slechts 0,36 m2 per appartement in beslag. Ze zijn duurzaam, maken tussenmeters overbodig en er is geen grote aansluiting nodig. Jeroen de Wit van Nathan en Hans Steenhuis van Peters Installatietechniek trokken samen op in dit innovatieve project en delen hun ervaringen.

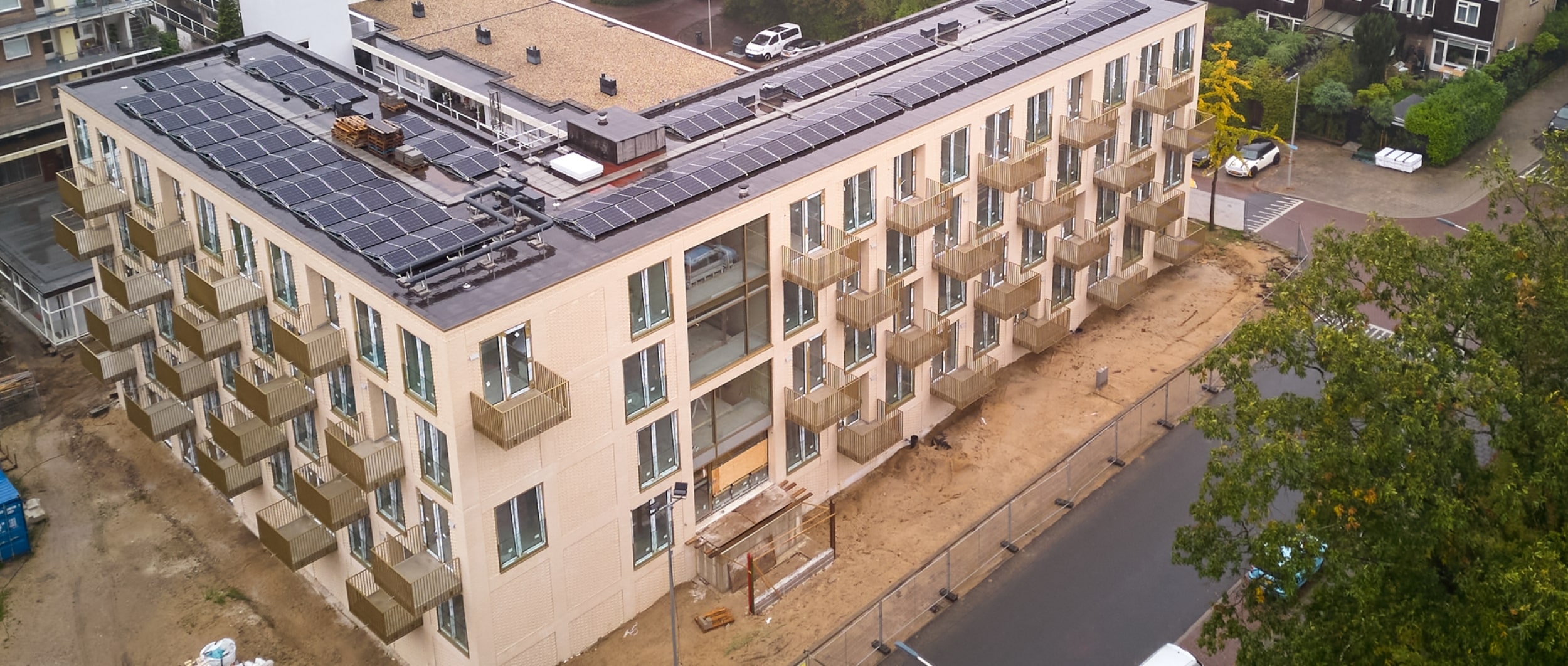

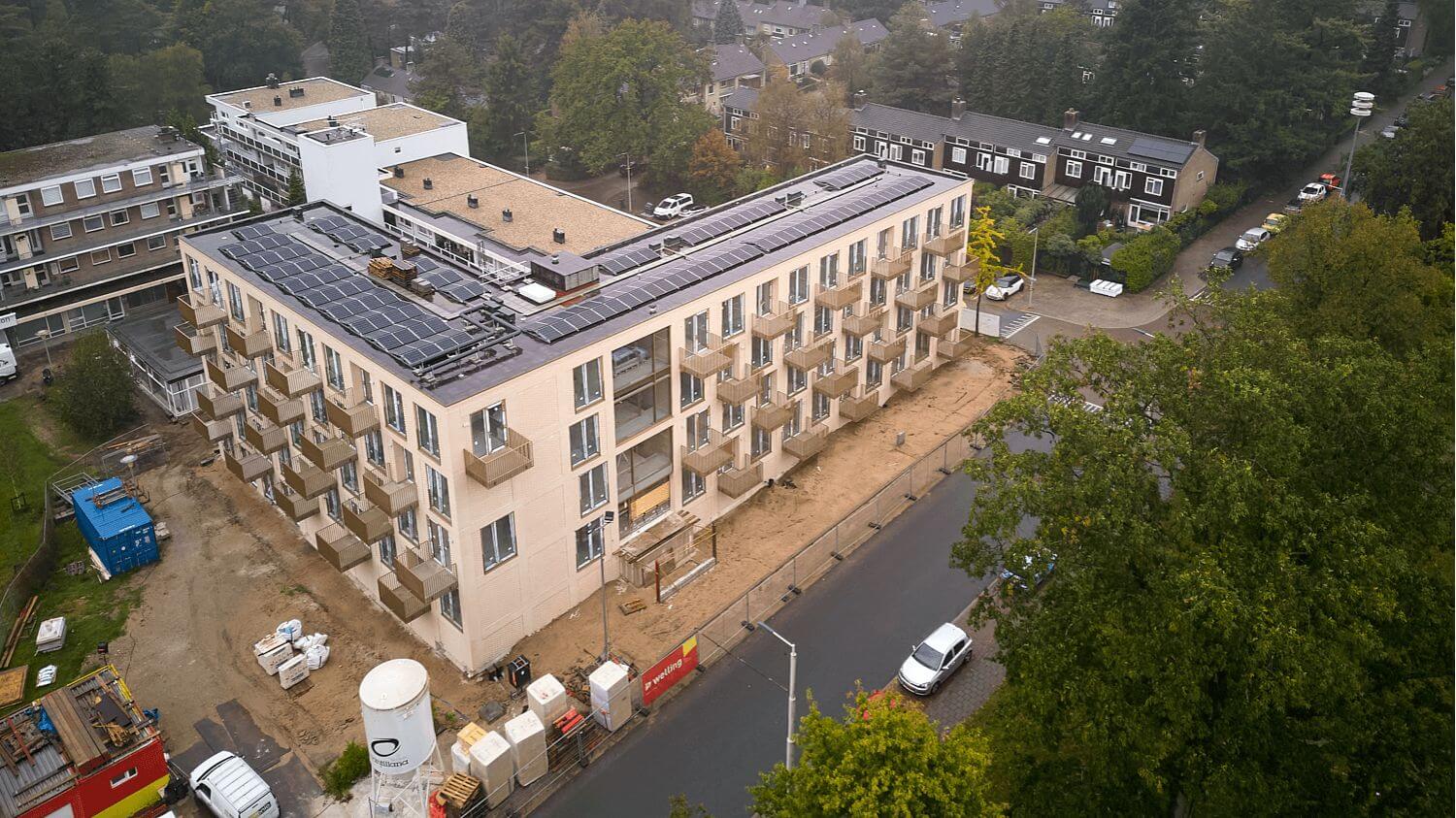

Omringd door sportvelden en groene parken biedt het appartementencomplex aan de Kluizeweg in Arnhem 42 knusse huurappartementen van 40 tot 45 vierkante meter. Zoals gebruikelijk bij dit soort projecten, ging men in het originele plan van de opdrachtgevende woningcorporatie uit van een collectief centraal energie-opweksysteem. “Er was nog geen goed alternatief voor een appartementencomplex met kleine woningen”, vertelt Jeroen de Wit, Sales Advisor van Nathan. “Tot we de Metro Combi Blueline aankondigden. De Metro Combi Blueline is een all-in-one oplossing die zorgt voor verwarming, koeling, warmtapwater en balansventilatie. Deze lucht/lucht warmtepomp is zeer geschikt voor woningen met weinig woonoppervlakte zoals passieve woningen, tiny houses, vakantiewoningen en dus ook kleine nieuwbouwappartementen.” .

Jeroen de Wit Senior Sales Advisor

Geen zware administratieve last meer

Voor een centraal systeem was een grote aansluiting nodig. “Die bleek niet beschikbaar te zijn”, vertelt werkorganisator Hans Steenhuis van Peters Installatie- techniek. “De Metro Combi Blueline loste dat probleem op, want voor 42 individuele warmtepompen is geen grote aansluiting nodig. Een heel groot bijkomend voordeel is de besparing van een grote administratieve last voor de woningcorporatie. Warmteverrekening en de daarvoor benodigde tussenmeters zijn niet langer nodig.” Een andere belangrijke factor om te kiezen voor de Metro Combi Blueline was de Warmtewet. “Bij centrale opwekking ben je gebonden aan serviceregels en boeteclausules”, legt Jeroen uit. “De wet schrijft bijvoorbeeld voor dat storingen binnen 24 uur verholpen moeten zijn. Duurt dit langer, dan volgt er een boete. En in dit geval dus 42 boetes. Bij decentrale oplossingen is de impact kleiner, zijn de storingen makkelijker op te lossen en het risico op hoge boetes vervalt.”

Vertrouwen

''De compacte lucht/lucht warmtepomp is ontworpen voor passieve woningen, maar blijkt ook geschikt te zijn voor kleine appartementen”, vertelt Jeroen. “Het is een doorontwikkeling van een product dat in 2012 is gelanceerd met de belangrijkste verbetering dat hij actief kan koelen. Omdat het product zo nieuw was, was er nog geen kwaliteitsverklaring. Bij Nathan waren we zo enthousiast over dit product, dat we zeker wisten dat dit de beste oplossing was voor dit appartementen- complex. Dit enthousiasme brachten we samen met Peters over op de klant en de aannemer en we kregen het vertrouwen om ermee aan de slag te gaan. Dat is best uniek in onze branche. Tijdens het ontwerp en nog voor de uitvoering kwam de kwaliteitsverklaring alsnog.”

Eén apparaat met vier functies

Nieuwbouwwoningen worden volgens de standaard van nu opgeleverd met verwarming, koeling, warm water en ventilatie. “Normaal gesproken heb je voor deze functies twee systemen voor nodig”, vertelt Jeroen. “De Metro Combi Blueline kan het allemaal. Het apparaat kan actief en passief koelen en heeft een systeem om warmte terug te winnen. Het zuigt warme lucht aan om die warmte te gebruiken voor bijvoorbeeld warm tapwater. De afgifte gaat niet via vloerverwarming maar via de lucht. Dat heeft als grote voordeel dat je een ruimte heel snel warm of koel maakt. Voor ons was dit een compleet nieuw product. Mijn collega's Wout Aleven (Product Manager) en Mark Reijmer (Service specialist) zijn helemaal in de techniek gedoken en kennen het product van binnen en buiten. We hebben onze kennis over het product overgedragen aan Peters en Peters leerde ons alles over koelen via de lucht.” Hans: “Wij wisten inderdaad alles over het koelen via de lucht. Verwarmen via de lucht was nieuw voor ons. Daar hebben we ons in verdiept. Net als in de centrale kanalen. De appartementen zitten boven elkaar en de lucht van alle woningen zijn afgetakt op een centraal kanaal. De temperatuur van de lucht kan flink koud zijn, dus daar hebben we extra isolatie toegepast.”

Samenwerking

Peters Installatietechniek en Nathan werken al jaren samen. De bedrijven vonden elkaar in hun ambitie op het gebied van seriematig bouwen. Sinds een aantal jaar zijn de bedrijven buren, op het bedrijventerrein in Zevenaar. “Ook tijdens dit project was onze samen-werking weer ontzettend goed”, vertelt Jeroen. “We zijn echt partners, denken met elkaar mee en hebben samen oplossingen gezocht wanneer we tegen proble-men aanliepen. Met de nieuwe apparatuur was het een pilotproject waarin we echt samen zijn opgetrokken en ontzettend veel hebben geleerd.”

Leergeld

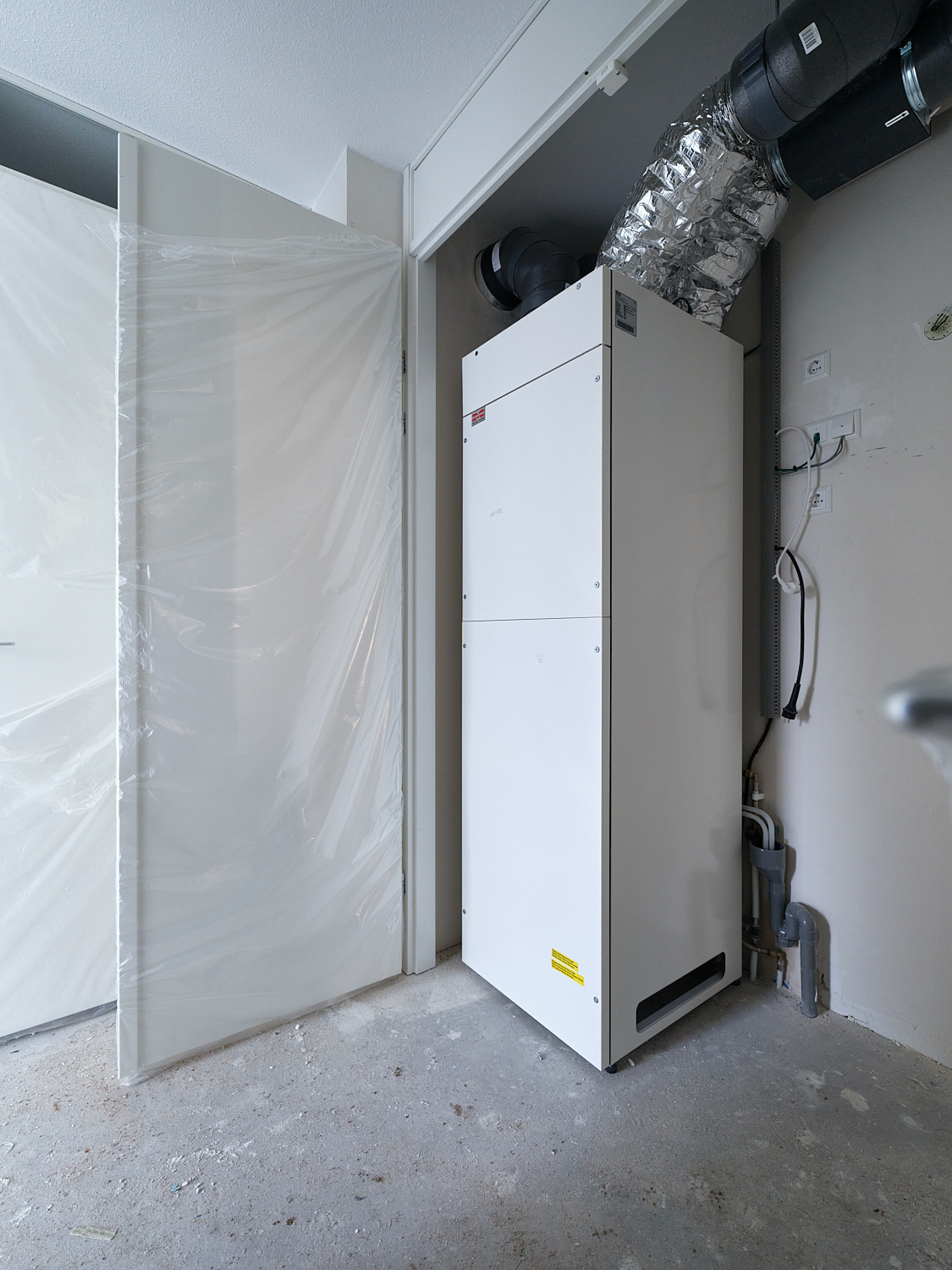

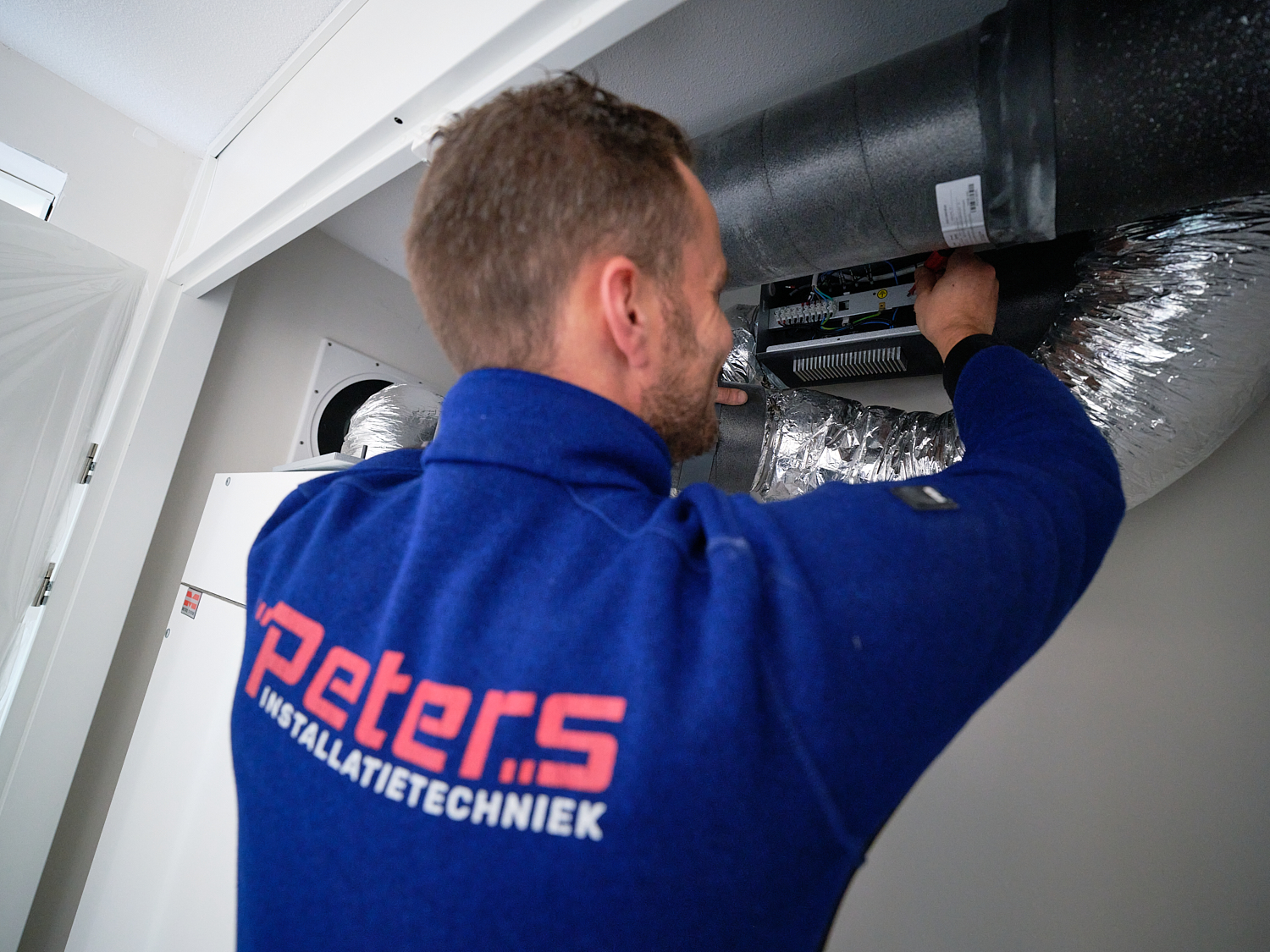

Hans knikt instemmend. “We hebben zeker veel geleerd. We wisten al dat we het luchtkanaal, dat loopt van de warmtepomp naar buiten, dampdicht moesten isoleren, maar tijdens het project kwamen we erachter dat we dat ook moesten doen met de luchtkanalen die naar de ruimtes toe gaan. Dat moet omdat de Metro Combi Blueline verwarmt en koelt via de lucht en je niet wilt dat er condens van het plafond af komt. Samen kwamen we tot de conclusie dat isoleren de beste optie was. Daar hadden we in het financiële plaatje geen rekening mee gehouden dus dat heeft ons geld gekost. Leergeld noemen we dat.” Jeroen voegt toe: “Gelukkig ontdekten we dit op tijd. Uiteindelijk gaat het om de klant en dat we daar met elkaar een goed product aan leveren.” De 42 compacte lucht/lucht warmtepompen zijn in- middels geplaatst en getest. “De kasten zijn behoorlijk zwaar, namelijk 210 kilo per stuk, maar nemen weinig ruimte in beslag”, vertelt Hans. “Nog minder dan een halve vierkante meter. Hierdoor ontstaat extra bergruimte in de technische ruimte. Handig voor de stofzuiger, bijvoorbeeld. In toekomstige ontwerpen kan er een kleinere technische ruimte ingetekend worden als voor dit systeem gekozen wordt. Dat komt weer ten goede aan het aantal bewoonbare vierkante meters.”

Alle voordelen op een rij

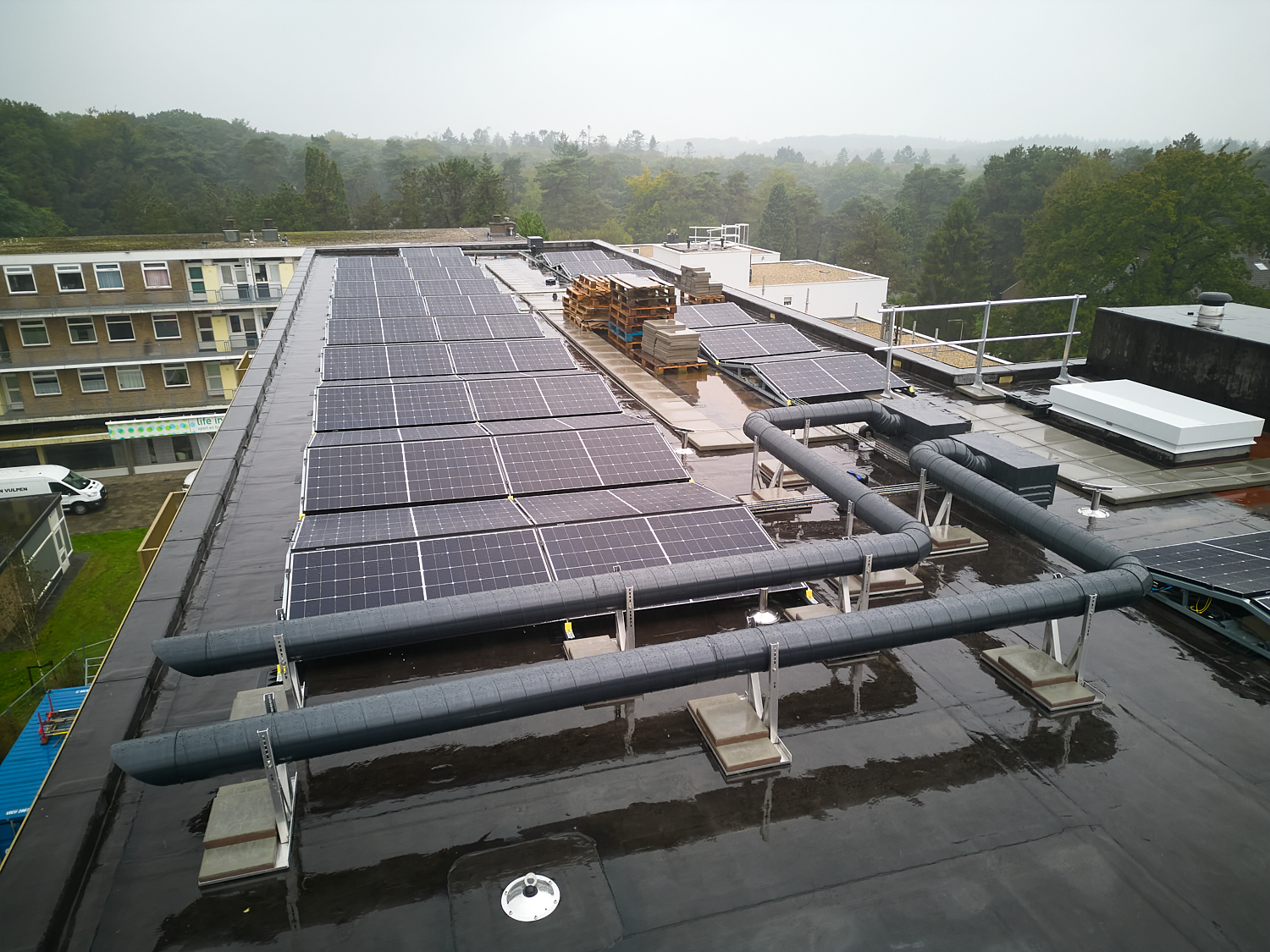

De Metro Combi Blueline van Metro Therm is geschikt voor kleinere woningen die goed geïsoleerd zijn. “De spouwen moeten goed geïsoleerd zijn en je hebt triple glas nodig om de warmte vast te houden”, vertelt Hans. “Nieuwbouwwoningen voldoen aan deze eisen en daarin hebben deze WTW/warmtepompen flinke voordelen ten opzichte van traditionele installaties. Zo heb je geen grote dak-units meer nodig en de ruimte die daardoor vrij blijft, kun je benutten met zonnepanelen. Een apparte- mentencomplex heeft geen grootverbruikaansluiting voor elektra en geen grote buffervaten voor warm en koud water meer nodig. Je hoeft geen uitgebreid warmte- en koude-leidingnetwerk in de kelder, schachten en woningen aan te leggen. En ook het wegvallen van vloerverwarming scheelt veel leidingen. Er is geen apart ventilatiesysteem nodig en er hoeft geen warmteverrekening plaats te vinden.” Jeroen sluit af: “We zijn echt heel enthousiast over dit mooie en duurzame product en over het leerproces dat we hebben doorlopen. We weten zeker dat de bewoners van deze nette appartementen heerlijk kunnen genieten van hun comfortabele woningen. De nieuwe aanvragen stromen inmiddels binnen. Een teken dat we een mooie oplossing in handen hebben voor een vraagstuk dat al jaren leeft.”
